Эффективная работа с 3ds max 7.5




Рисуем NURBS-кривую в форме финских саней

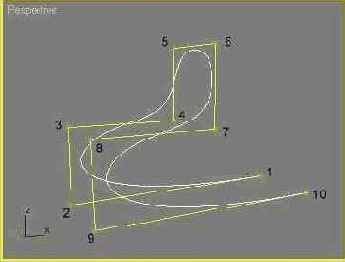

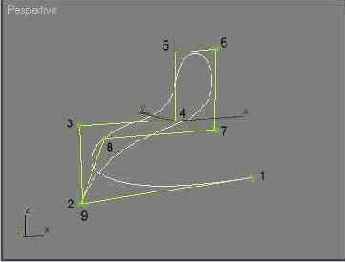

Для практической отработки навыков рисования NURBS-кривых в трехмерном пространстве попробуйте нарисовать кривую типа CV, напоминающую по форме финские сани (рис. 6.19), на которых, вероятно, каждый из вас хоть раз, да катался зимой. На рис. 6.19 управляющие вершины пронумерованы для удобства ссылок в тексте упражнения.

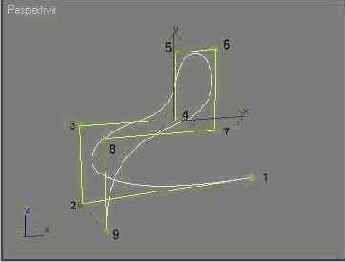

Рис. 6.19. Пример NURBS-кривой, расположенной в трехмерном пространстве

Итак, выполните следующие действия:

1.   Перезагрузите программу и сохраните новый пустой файл под именем Finskie sani.max.

2.   Выберите в раскрывающемся списке командной панели Create (Создать) разновидность объектов NURBS Curves (NURBS-кривые) и щелкните на кнопке CV Curve (CV-кривая).

ЗАМЕЧАНИЕ

При построении рассматриваемой далее кривой учтен тот факт, что в каком бы из окон проекций ни строилась кривая, ее управляющие вершины всегда помещаются на координатной плоскости этого окна. Процесс построения был заранее продуман и спланирован так, чтобы при переходе из окна в окно кривая принимала требуемую форму. В связи с этим важно использовать именно те окна проекций, которые упоминаются в упражнении, а также располагать вершины именно в указанных точках. Когда вы усвоите на практике принцип построения подобных трехмерных кривых, вы сможете попробовать выполнить аналогичные построения с использованием иных окон.

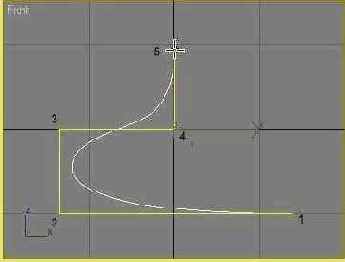

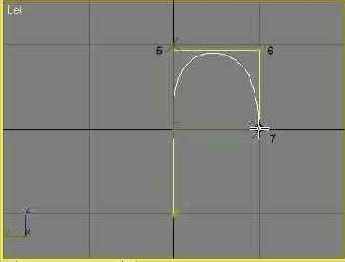

3.   Установите в свитке Create CV Curve (Создание CV-кривой) флажок Draw In All Viewports (Рисовать во всех окнах проекций). Начните рисовать кривую обычным порядком в окне проекции Front (Вид спереди), построив вершины 1-5. Кривая будет создаваться на координатной плоскости окна (рис. 6.20). Обратите внимание на то, что вершина 3 намеренно размещена точно на горизонтальной, а вершины 4 и 5 — на вертикальной оси координат. Ведь эта вертикальная ось — проекция координатной плоскости, присутствующей в окне вида слева, в котором будет продолжено рисование на следующем шаге. Горизонтальная ось координат окна Front (Вид спереди) — это проекция координатной плоскости окна Тор (Вид сверху), в котором будет строиться вершина 8.
