Применяем деформацию масштаба к финским саням


В этом упражнении мы построим тело лофтинга, используя трехмерную NURBS-кривую в форме финских саней, которую создавали в главе 6. Затем мы изменим форму тела лофтинга за счет деформации масштаба сечений. Цель упражнения — наглядно показать, что кривизна линии пути лофтинга не играет никакой роли при настройке кривых деформации масштаба.

Чтобы закрепить навыки настройки кривых деформации, полученные в предыдущем упражнении, выполните следующие действия:

1.   Загрузите сохраненный в упражнении 2 главы 6 файл Finskie sani.max, содержащий трехмерную NURBS-кривую в форме финских саней. Если вы не сохранили такой файл, то можете найти его в папке Scenes\Glava_07 компакт-диска, прилагающегося к книге. Сохраните файл с инкрементированием имени.

2.   Создайте в окне проекции Тор (Вид сверху) форму-сечение в виде стандартного сплайна-круга примерно такого размера по отношению к NURBS-кри-вой, как показано на рис. 7.37. Выделите NURBS-кривую, которая будет играть роль формы-пути.

Рис. 7.37. Форма-путь — трехмерная NURBS-кривая и форма-сечение — стандартный сплайн-круг

3.   Выберите инструмент создания объектов типа Loft (Лофтинговые) в свитке Object Type (Тип объекта) командной панели Create (Создать). Убедившись что форма-путь все еще выделена, щелкните на кнопке Get Shape (Взять форму) в свитке Creation Method (Метод создания). Перейдите в любое окно проекции и щелкните на круге. Будет сформировано базовое тело лофтинга, показанное на рис. 7.38. Назовите созданный объект Sanki.

Рис. 7.38. Сформировано базовое тело лофтинга в форме финских саней

4.   Чтобы сделать поверхность тела лофтинга менее угловатой, нужно увеличит сегментацию линии пути. Для этого проследите, чтобы тело лофтинга был выделено, перейдите на командную панель Modify (Изменить) и развернит свиток Skin Parameters (Параметры оболочки). Измените значение в счетчик Path Steps (Шагов пути) с 5 на 10.

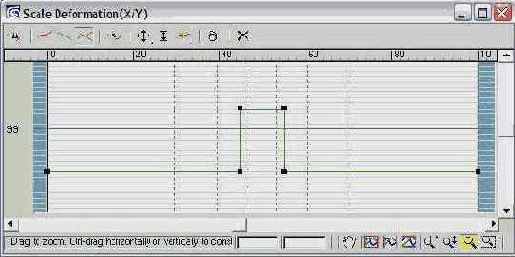

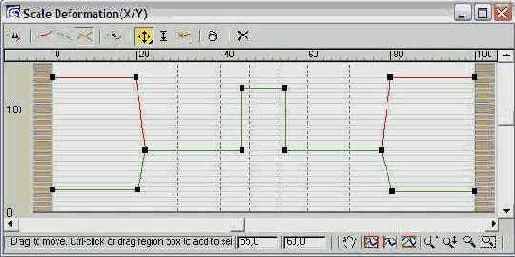

5.   Разверните свиток Deformations (Деформации) и щелкните на кнопке Scale (Mac штаб). Появится уже знакомое вам окно диалога Scale Deformation (Деформаци масштаба). Наша цель — сформировать утолщение тела лофтинга в районе спинки саней, симметричное по осям X и Y координат поперечного сечения тела, а затем выполнить несимметричную деформацию тела в области полозьев саней, сузив эти участки по координате толщины, но увеличив по высоте. Но прежде всего уменьшим диаметр кругового сечения тела лофтинга по всей его длине. Пользуясь тем, что кнопка Make Symmetrical (Симметрично по X и Y) включена по умолчанию, выделите оба маркера на концах кривой деформации и сместите их вниз, примерно до отметки 60 %. Диаметр трубки, образующей санки, уменьшится до 60 % от исходного.
